• 本マニュアルは著作権法で保護されています、当社に無断でこれを複製することは出来ません。　

• 本マニュアル仕様は予告なしに変更する場合があります。

• 本マニュアルは使用によるいかなる損害についても責任を負いかねますのでご了承下さい。

• 本マニュアルはキットのハードウェア組立の手引きとして作成されましたが、市販されているＤＯＳ／Ｖ組立解説書を併用することをお勧めいたします。なおＯＳ、ドライバインストールは別紙を参照してください。

　　　　　　　　

　

組み立てる前に注意！！

ケースの金属部や部品の突起部でケガをする可能性がありますので十分気をつけてください。
部品やコネクターの付け方を正確にしないとショートさせたり、電気的に部品を破損させることがあるので十分注意しましょう。
ＣＰＵには特定の動作クロックと、電圧があります。この設定をしないと正常動作しません。またＣＰＵを破損する事がありますので注意しましょう。
静電気で電子部品が壊れる危険性があります。組み立てる時は、セーターなど静電気が起きそうなものは避けましょう。また組み立てる前には体から静電気を逃がしましょう。
ねじやジャンパーピンを紛失した場合正常に組み立てられない場合がありますので十分気をつけてください。
組立に本マニュアルを利用される場合は、必ず全ページに目を通して、一通りの組立の流れと注意事項を十分把握してから組立作業に入ってください。　

　

　

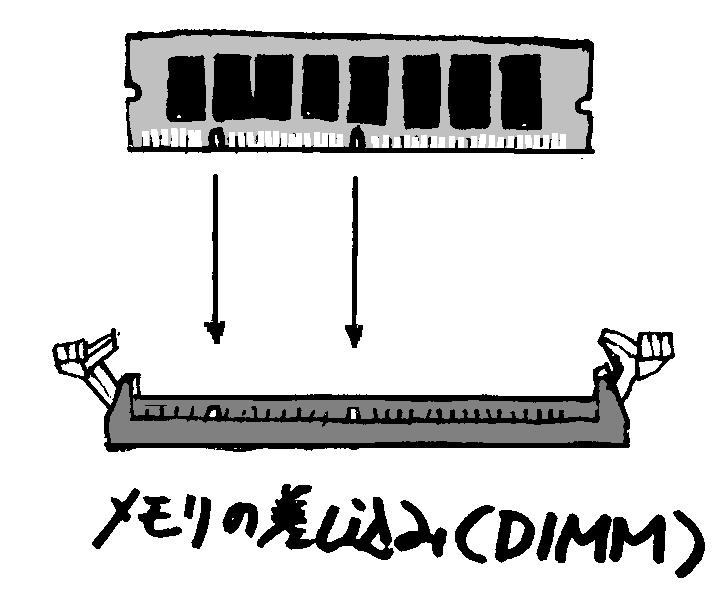

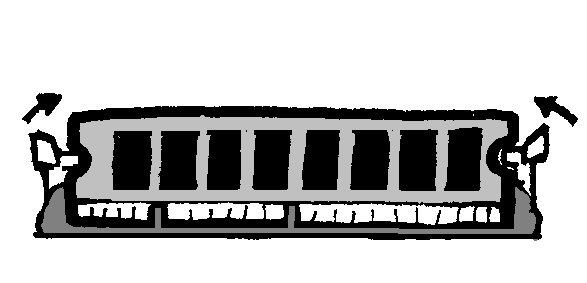

１．ＣＰＵ、ＣＰＵファン、メモリをﾏｻﾞｰﾎﾞｰﾄﾞ（Ｍ／Ｂ）に取り付ける

　

CPU、メモリ、ＰＣカードの伝導部分であるメッキの部分は極力触らない様にしてください。手垢や油等が付きそこからカビが発生し絶縁不良の原因になります。

�@ ＣＰＵの取り付け

　CPUには向きがあります。CPUがしっかり奥まで装着されないとマシンが正常に機能しません。

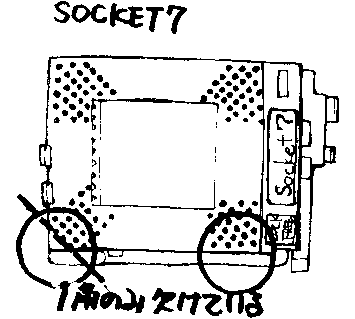

（ソケット７のＣＰＵには角のかけている所が１個所あります。これをマザーボードのソケットにある角のかけている部分にあわせます）・・・向きが違うとピンが入りません。

無理に力を入れないように！！ＣＰＵのピンを破損する事が多くあります。

マザーボードのソケット部分　　　　　シリコングリス塗布の図

←（ＳＯＣＫＥＴ７）　

←ＣＰＵ裏面

（補足） シリコングリスはCPUとCPUファンの微少な隙間を埋め放熱効果を高めるためのものですので、あまり多めに塗らないようにします。

　

　

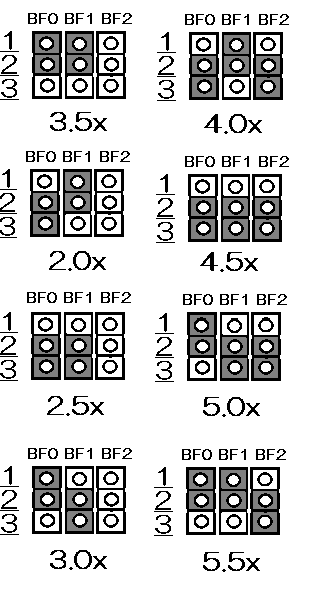

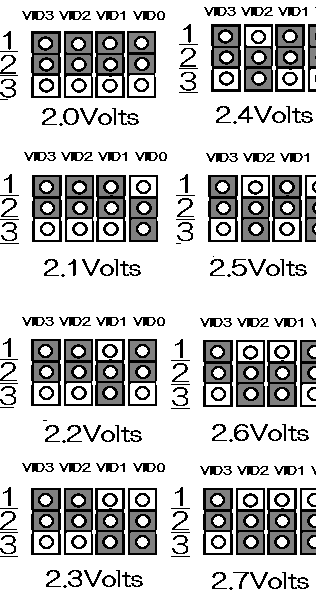

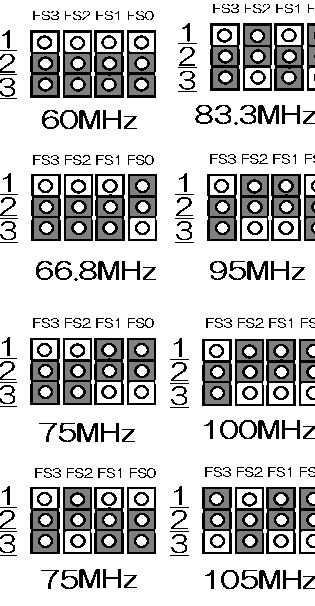

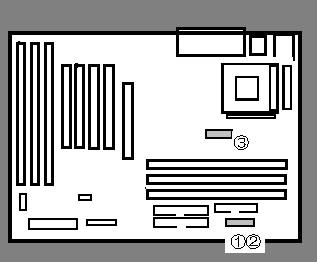

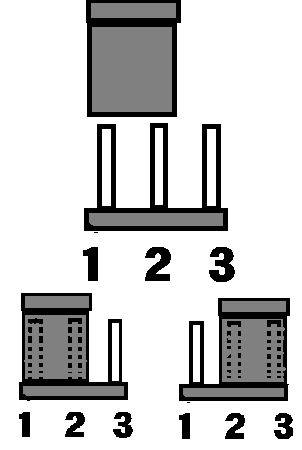

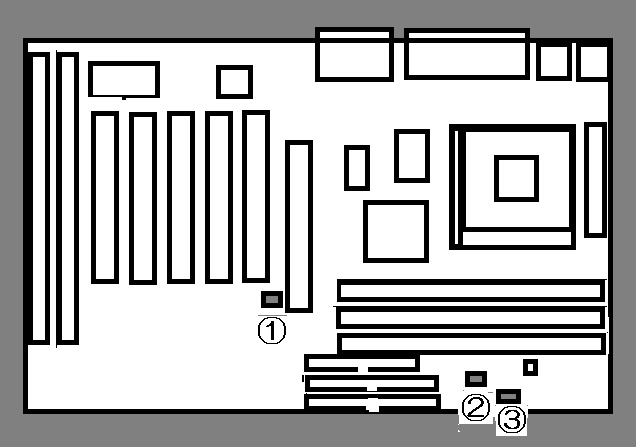

　�@、ｸﾛｯｸ設定のｼﾞｬﾝﾊﾟｰﾋﾟﾝ　　�A、倍率設定のｼﾞｬﾝﾊﾟｰﾋﾟﾝ　　　�B．電圧設定のｼﾞｬﾝﾊﾟｰﾋﾟﾝ

　設定方法はマザーボードのマニュアルに図入りで説明されています（上図は大体このようにマニュアルに記載されているという参考です。ジャンパ−ピンの組み合わせはマザーボードによって全く異なりますのでこの図に頼らず必ずお手持ちのマニュアルを見て設定してください）

（ＡＳＵＳ　Ｐ５Ａ）　　（ＤＣＳ　Ｐ２ＢＸＡ）

SLOT1の場合はBIOSで設定するM/Bもあります(ABIT BH6、AOPEN AX6BCなど)

•

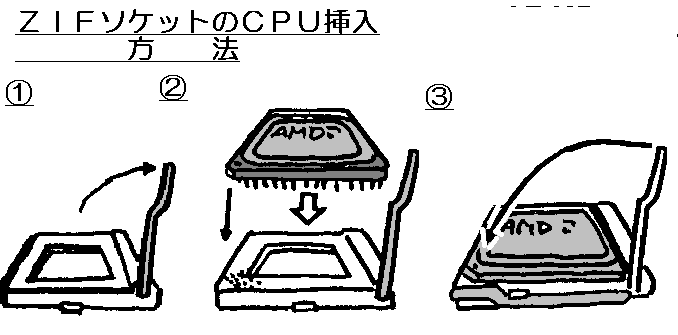

• ＳＯＣＫＥＴ３７０はＳＯＣＫＥＴ７とよく似ていますが穴の数がまったく異なります。ソケット７は１角が、ソケット３７０は２角が欠けているのでそれぞれにＣＰＵのﾋﾟﾝが一本足りない角に合わせます。両者ともＺＩＦソケットを採用しており、取り付け方は変わりません。

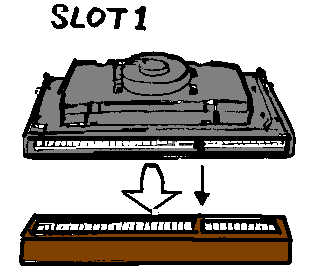

　ＳＬＯＴ１タイプのＣＰＵは基盤のプラグ部に切り込みがあるのでそこをマザーボード上のスロットに合わせます。

　ＣＰＵスタンド、リテンションキットは、Ｍ／Ｂにより種類が異なります。それぞれのマニュアル、注意書きを参照して組み立ててください。→　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

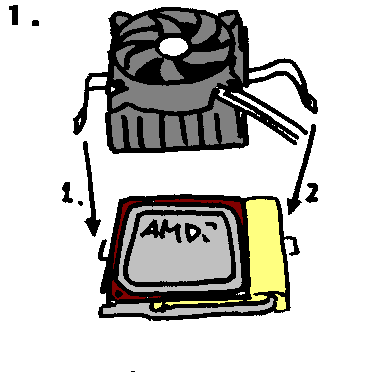

�A．ＣＰＵファンを取りつける

　

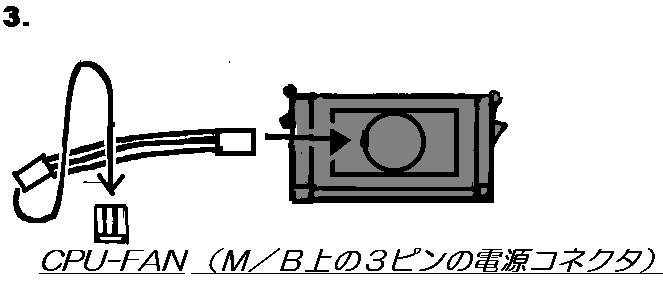

３．Pentium�U（リテール）などはファンとＣＰＵが一体化されていますが、ファンケーブルは別の袋に入っていますので、ファンケーブルをＣＰＵおよびＭ／Ｂのコネクタに接続するのを忘れないでください。

　※ケースのエッジなど金属部分で手をケガしないように注意してください！！！

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

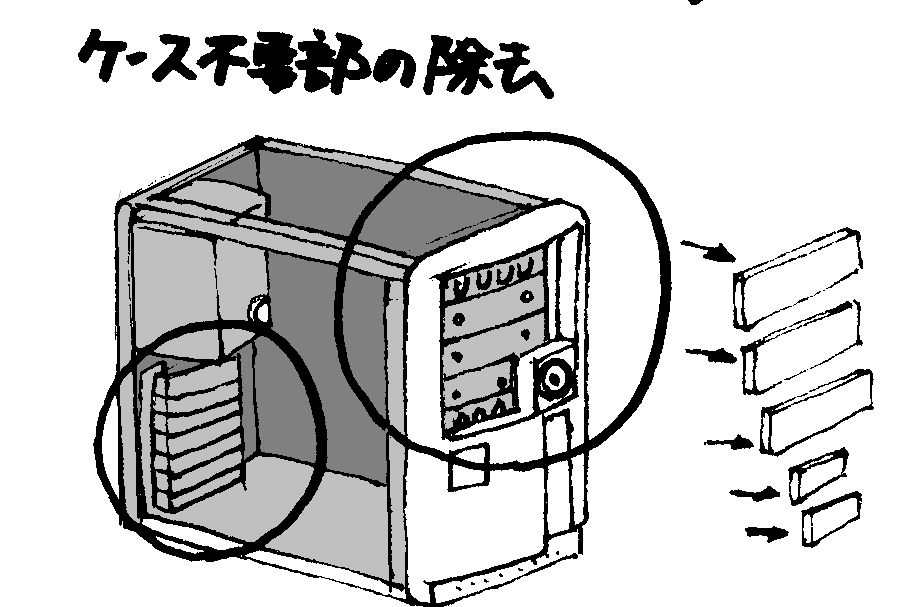

ケース不要部の除去

　　　　　　　　　　　　　　　　　　　　　　　　　　　　

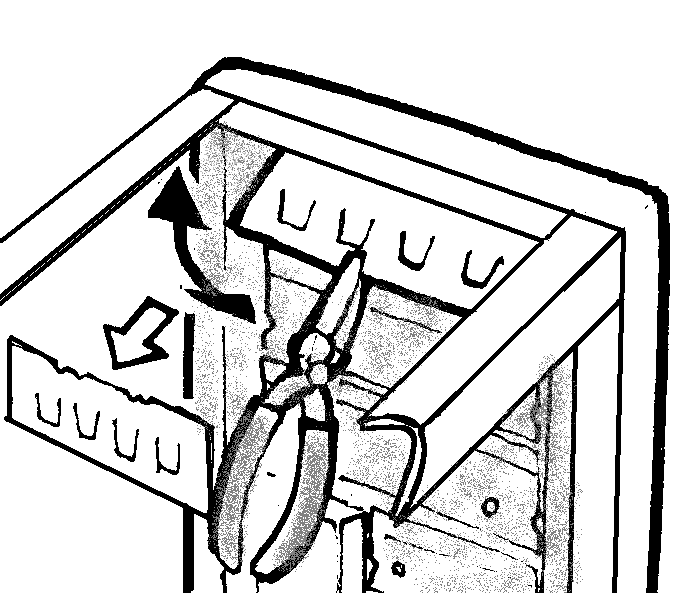

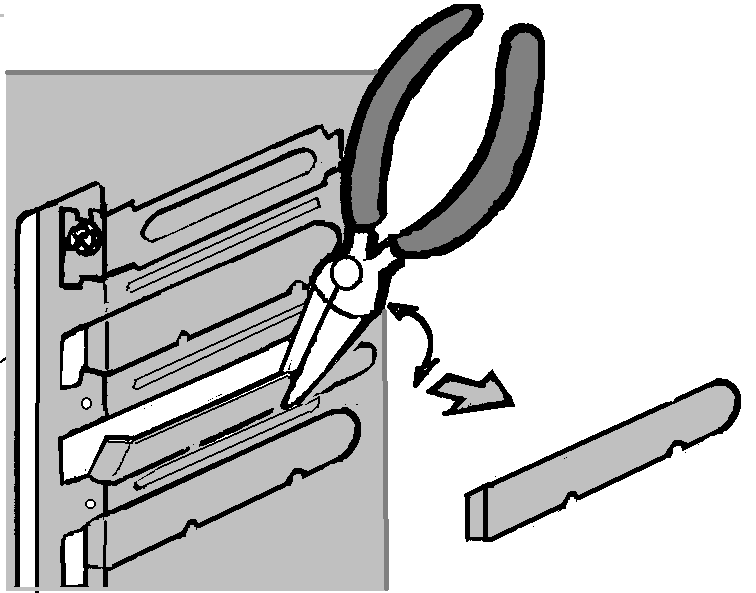

まずケース不要部分を除去します。本体カバーを取り外した後、５インチドライブベイと３．５インチドライブベイのカバーをあけて、金属シャーシ部分のパンチプレス板をラジオペンチで取り外します。

　

ケースによっては、先に裏側からプレス板を取り除いてから、ドライブベイのカバーを外したほうがやりやすいでしょう。（今後増設を考えているなら、全部外しておきましょう）　

　

　

　

TW777CAケースはポートのカバーにＵＳＢｺﾈｸﾀの穴が開いていないので使用する場合は穴を開けます。

　

　バリがケースの中に残らないように良くケースを振って金属片を払い出してください。金属片はマザーボードの回路をショートさせ故障の原因になります！！

　

　

　

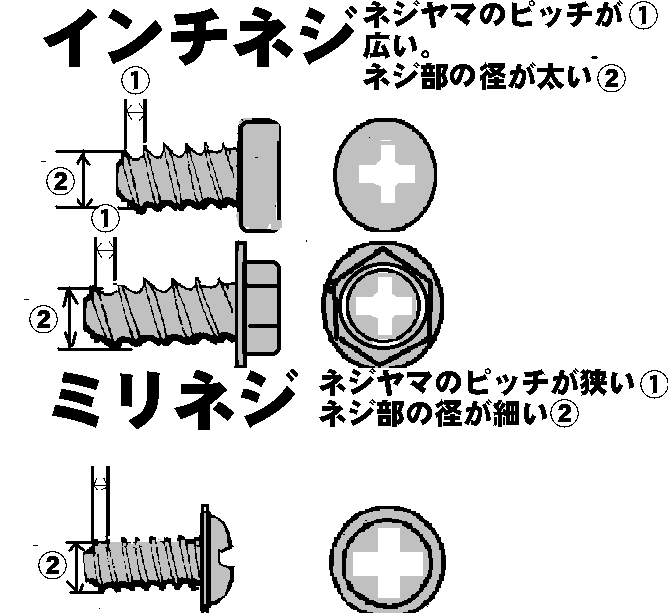

※ネジの種類

　

　

　

　

　ネジ、スペーサー類はケースの付属品です。皿にネジを出して、インチネジとミリネジを振り分けて下さい。

インチネジとミリネジは、径の太さとネジ山の間隔を見て判断して下さい。（下図参照）

インチネジ(太くて短いもの):HDDやISA･PCIカードの固定用

ミリネジ(細くて長いもの):FDDやCDROM固定用

　マザーボードを止めるネジ（スタンドナットに止める）は大抵ミリネジか特別に用意されているものを使います。

　それぞれ使用するねじが決まっていますので無理矢理固定しようとすることはやめましょう。ネジの止め方は、とりあえずネジを

少しずつまわして、入るネジを確認してから固定しましょう。同じケースでも個々の留め具の数が違うので、次章を参照して取り付

ける個所を決定してください。

　

　

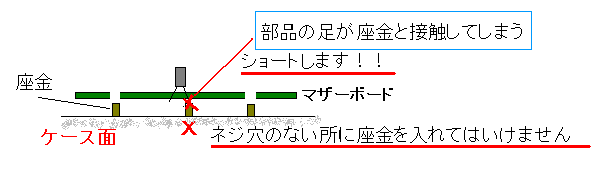

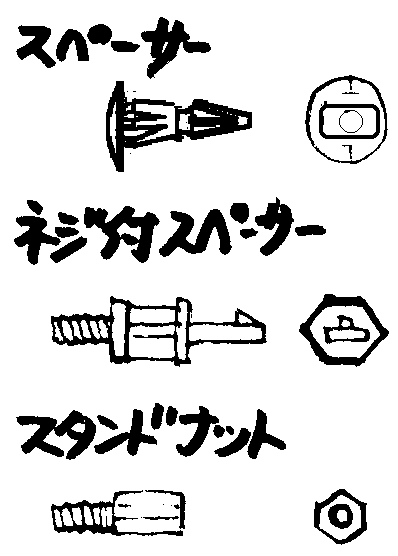

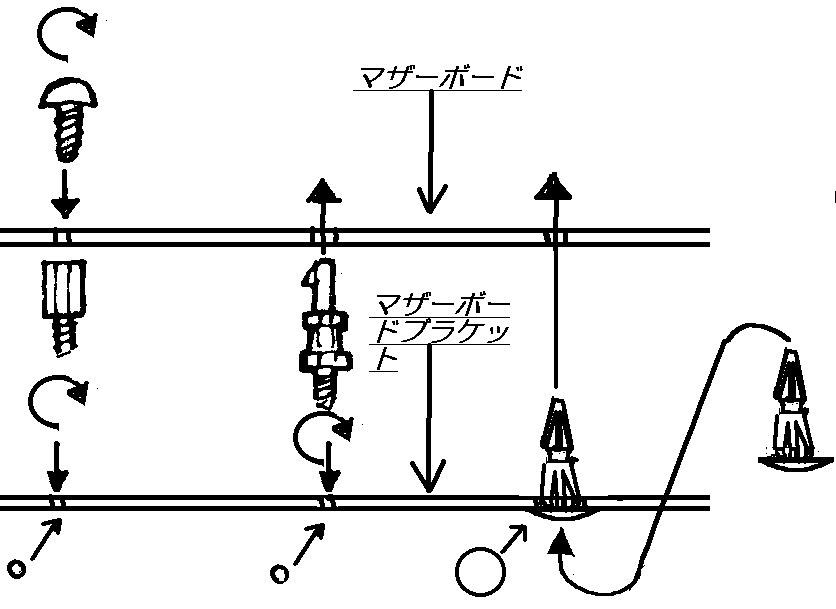

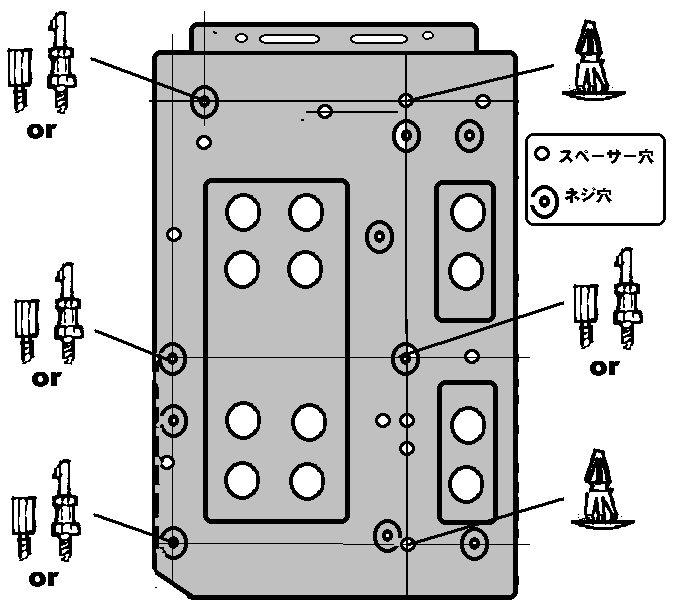

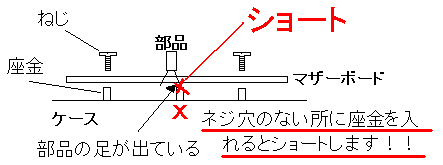

ケースに付属するマザーボードの留具は複数あります。まずマザーボードをマザーボードブラケットの上に置き、固定する穴の位置を確かめ、止め具を取りつけます。通常は長辺３箇所×２の計６箇所をとめます。それ以外の箇所には何も止めないでください。（下図参照）

　ロックナットはブラケットにとめた後に、ミリネジでマザーボードを固定します。

プラスチックのネジつきスペーサーは、ブラケットにねじ込んだ後、上からマザーボードをはめ込むと、先端部分が広がって固定します。プラスチックのスペーサーは、下から穴を通してブラケットに取り付け、マザーボードをはめ込み同様に固定します。最後にマザーボードブラケットをケースに取り付けネジでしっかり固定します

　

　

　　

ドライブの取りつけ作業

1. ＨＤＤ･ＣＤ−ＲＯＭは取り付ける前にジャンパーピンで、マスター、スレーブの設定をします。

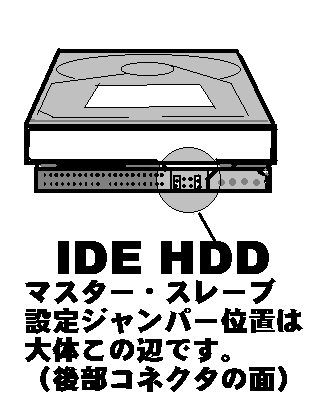

　キットにはＩＤＥケーブルが１本だけ付属しているので、ここではＨＤＤをマスターに、ＣＤ−ＲＯＭをスレーブに設定します。（一本のケーブルに２台のＩＤＥドライブを接続するには、一台をマスター、一台をスレーブにする必要があります。）ジャンパーは通常ドライブの後ろのコネクター部についています。

　

　

　

　

２．HDD･FDD･CDROM各ドライブをケースに取り付けます。

　 （特にＨＤＤは衝撃を与えないように十分注意します…生卵を扱うように……）

ネジはひとつずつ軽く締めていって、左右合計4つ仮止めしたらドライブを前後にスライドさせ、位置が決まったら強く締めます。ＣＤ−ＲＯＭなどは上下２段のネジ穴がありますが、上の段のネジ穴にネジを取りつけると、トレーがネジに引っかかって、ＣＤが出し入れできなくなることがあります。その場合は下の段のネジ穴にネジを取りつけるようにしましょう。３．５インチベイは、フロントパネルから見て左側に片寄っているので、右側のネジ穴にドライバが届きにくくなっています。先の長いドライバーの御使用をお勧めします。

　　

５．ＶＧＡカード・音源カード・その他のカードを取り付ける

　

1. マザーボードにはＡＧＰバス、PCIバス、ISAバスの3種類があるので、ＡＧＰカードはＡＧＰバスに、ＰＣＩカードはＰＣＩバスに、ＩＳＡカードはＩＳＡバスに差し込みます。
   　　　　　　　　　　　

　

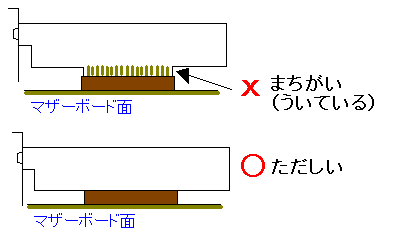

接点の片側が浮いている場合がよくあります。どうしても片側が浮いてしまう場合は、Ｍ／Ｂのゆがみが原因なので、もう一度M／Bの取り付けをやり直します。

　

２．CPU･ＣＰＵファン・メモリー･カードが正しく取り付けられていることを確認後、ケースのフロントパネルから出ているスイッチコネクタをマザーボードに接続し、（マザーボードのマニュアルで位置を確認）電源スイッチ･リセットスイッチ･HDDアクセスランプ･パワーランプ･内部スピーカ−のみ接続します。

※その他のコネクタがついているケースでも、上記以外の接続は必要ありません。またアースはつなぐ必要はありません。

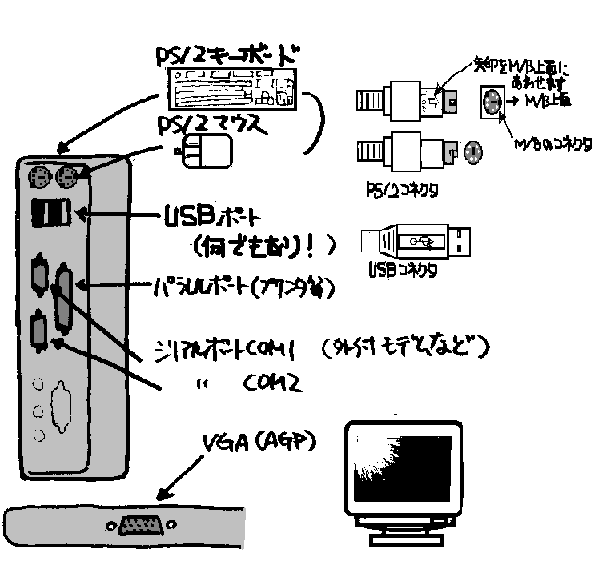

モニターに接続し、電源コンセントをつなぎスイッチを入れて画面が正常に映るか確認します。

　

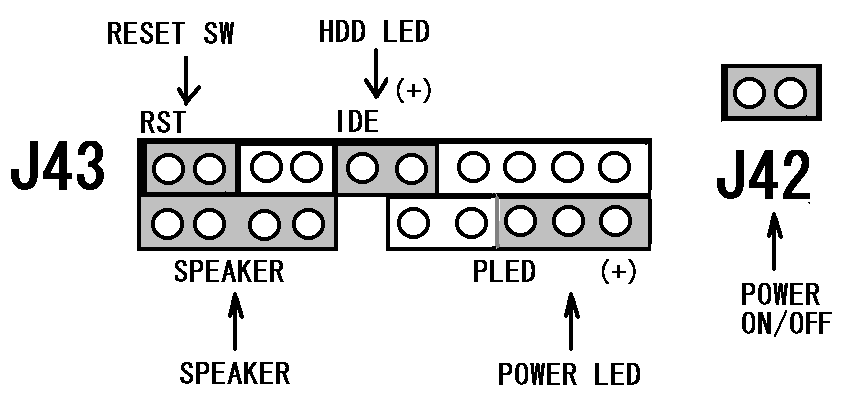

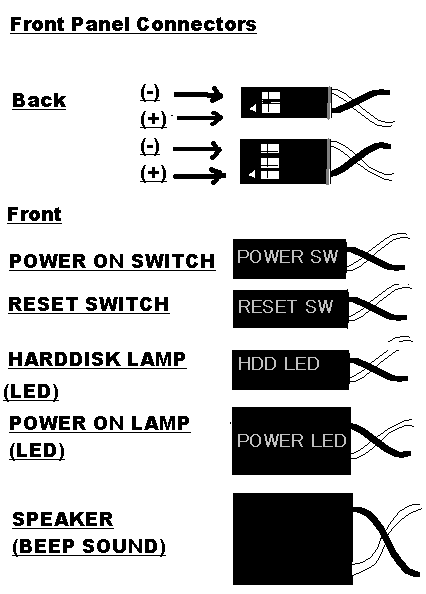

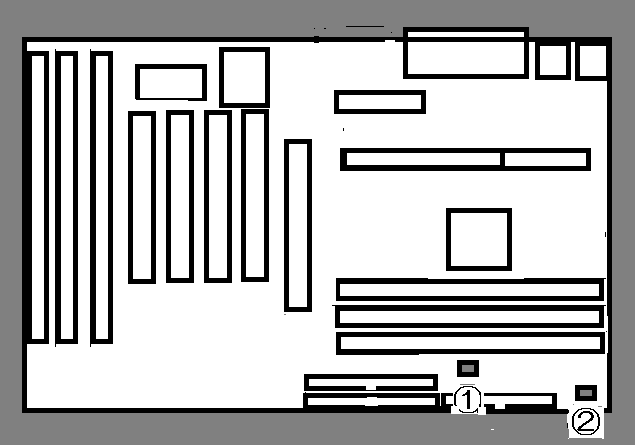

ＸＡ１００ＰＬＵＳのスイッチコネクタ配置

電源スイッチとリセットスイッチは極性がないためコネクタをどちらの向きにあわせても問題ありません（挿しこむ２つのﾋﾟﾝ位置が間違いなければ）

ＨＤＤアクセスランプとパワーランプのコネクタは＋−の向きがあります。

（裏面に△の刻印があるほうが（＋）です）コードの色で見る場合、2本のコードのうち、色のついているほうが（＋）です。（赤と白の場合：赤が＋、白が−）両方色がついている場合はきれいな色が（＋）で濁った色が（−）です。

（赤と茶色の場合：赤が＋、茶色が−、緑と灰色の場合、緑が＋、灰色が−）

なおＨＤＤアクセスランプはＩＤＥのハードディスクのみ点灯します。ＳＣＳＩのＨＤＤを使う場合はＳＣＳＩカードに挿してください。

（ピンの位置はＳＣＳＩカードのマニュアルを参照してください）。

正常に画面が映らない場合、

各部品の接続状態(向きや完全に接続されているか)等を確認します。

２．ＣＰＵのクロック、倍率、電圧設定を確認します。

　

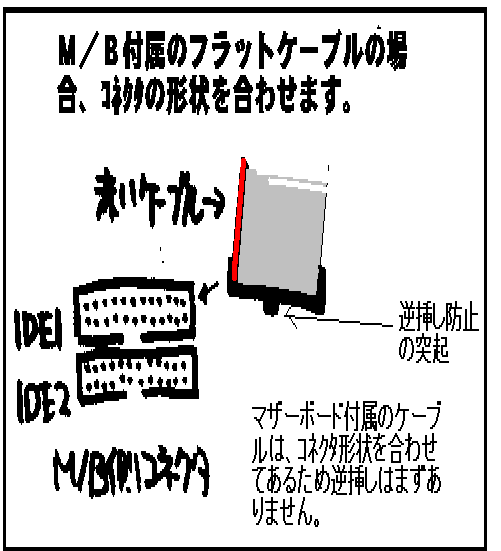

HDD･FDD･CDROMそれぞれをM／Bとケーブルで結びます。IDEケーブルは１番ピンの接続を間違わなければ両端のｺﾈｸﾀをM/B、ﾄﾞﾗｲﾌﾞのどちらに接続してもかまいませんがFDDはフラットケーブルの一部がねじれているほうを必ずＦＤＤに接続します。

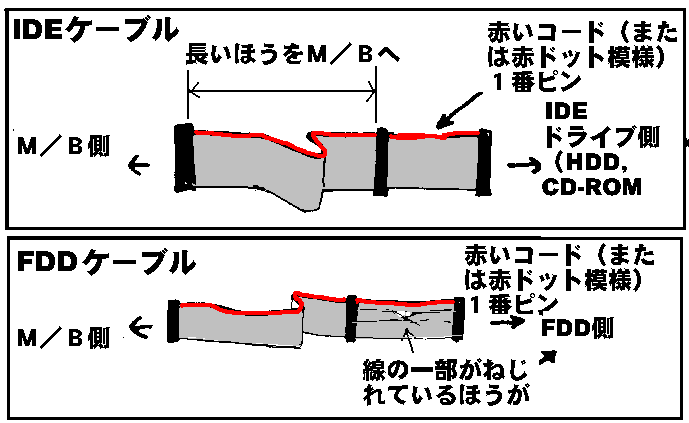

（ＩＤＥケーブルの図には長いほうをＭ／Ｂへとありますが、一例として掲載しています）

　HDDとCDROMはＭ／Ｂ付属の幅広のフラットケーブル、FDDは少し細目のフラットケーブルを使用します。

　

ＨＤＤ、ＣＤ−ＲＯＭ

HDDにはIDEケーブル(黒い４０ピンのコネクターが3個ついているもの)をM／BのIDE1（マザーボードによってはIDE0またはPRIMALYと表記）のプラグに接続します。
HDD,CD-ROMともに電源ＢＯＸから出ている幅広４つ口のコネクターがついている電源ケーブルを接続します。

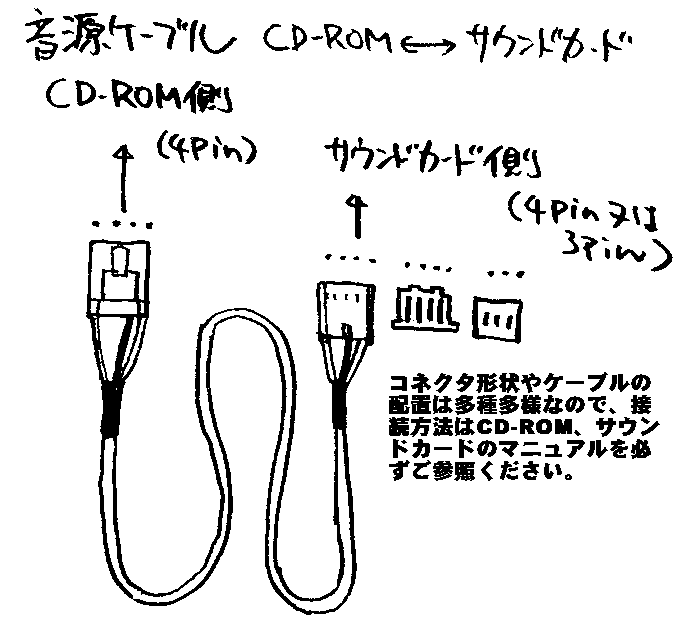

IDEケーブルのもうひとつのコネクタにはCD-ROMをつなぎます。HDD同様電源ケーブルを接続します。CD-ROMはオーディオケーブルも接続します。オーディオケーブルの一方はサウンドカードのＣＤ入力に接続します（CD-ＩＮなどと表示：表示が無い物もあるので注意！）

ＦＤＤ

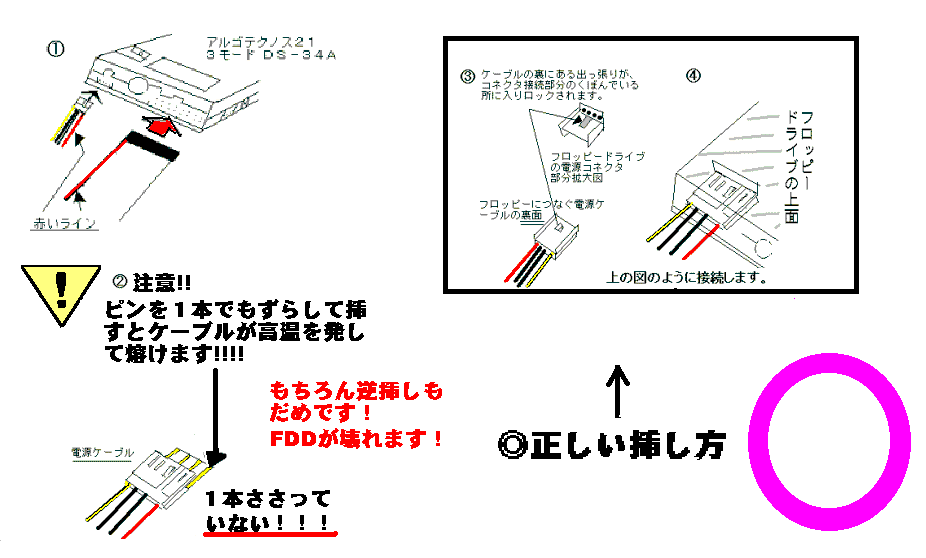

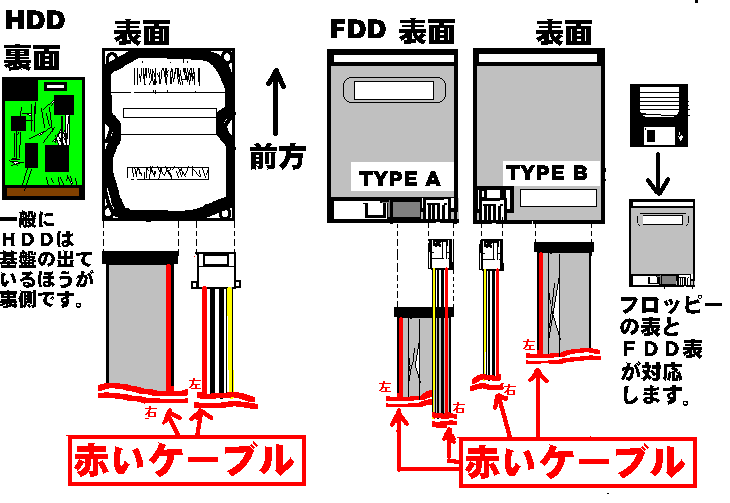

・FDDにはFDDケーブル(黒い３６ピンの３．５インチFDD用のコネクターが3個：５インチFDD用の大きなコネクタが１ないし２個追加されているものもあります)（FDDケーブルの一部がねじれている側の３．５インチコネクタをFDDに接続します）

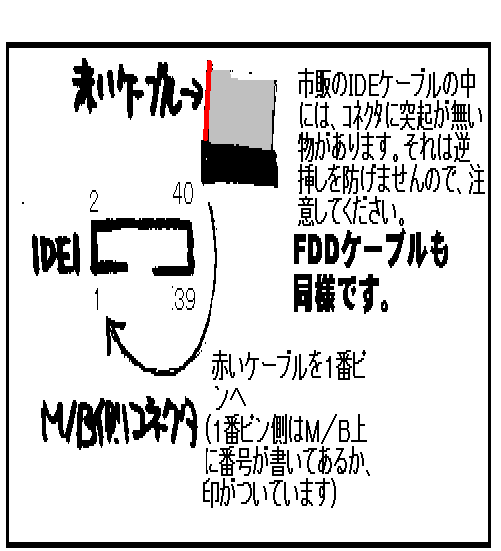

ケーブルの赤い線が１番ピンのほうに来るように接続します。

（マザーボード上に１と書いてあったり太線がある方が一番ピンです。ＨＤＤ、ＦＤＤ側は大半がドライブの内側が一番ピンです）。

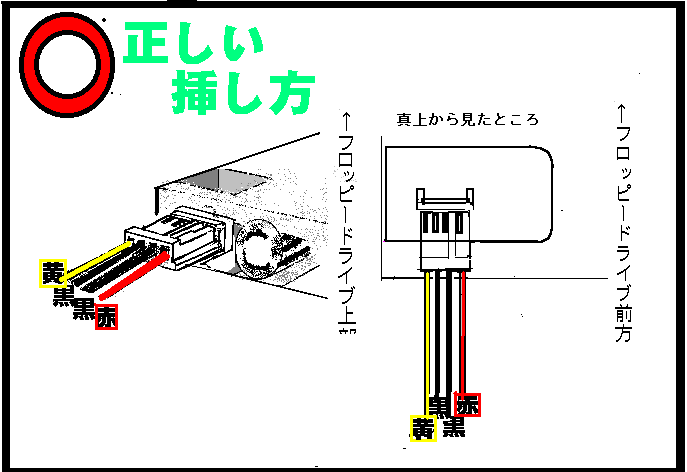

・FDDには電源ＢＯＸから出ている幅のせまい４つ口コネクタのついた電源ケーブルを接続します

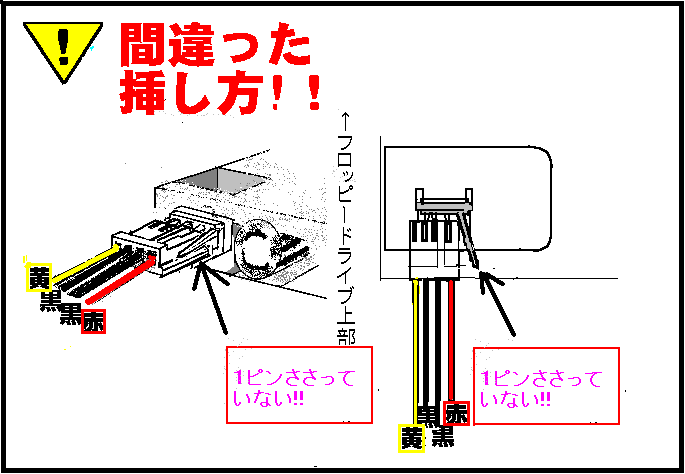

注意※FDDの電源ケーブルを一つずらしたり逆さにするとショートしてケーブルを溶かしたり、ＦＤＤを壊してしまいます。十分に注意しましょう。

　

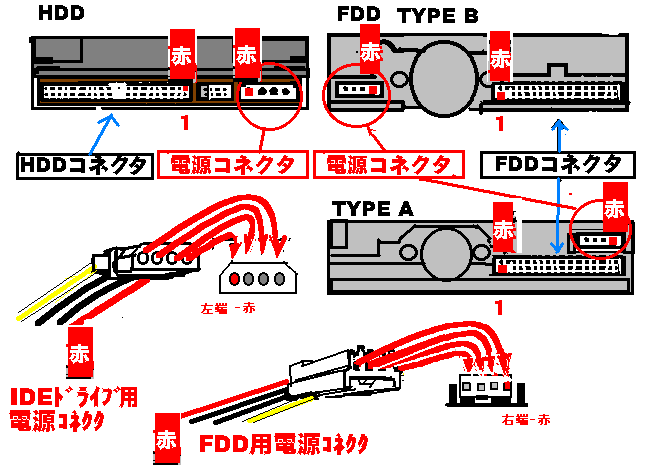

　　ＩＤＥﾄﾞﾗｲﾌﾞのｺﾈｸﾀ配置は製品によらずほとんど同じです。ＦＤＤは少なくとも上図２種類のタイプがあります。　よく配置をみて絶対に間違えないようにしましょう！特にＦＤＤはケーブルの逆挿し、挿すピンの位置ずれに注意しください！！

　HDDとCDROMは一本のケーブルに接続させず、それぞれ別のケーブルを使用してM／Bに接続したほうが安定します。

（拡張IDEケーブルは別途ご購入ください）　

重要！！ここまできたら組み立て完了です。一度ケースを持ち上げて逆さにし、マザーボード上にネジなどが落ちていないか確認します。（パソコンごと落とさないように十分注意してください）

電源を入れて画面が立ち上がり、メモリーチェックをしているあたりで“Delete”キーを押してＢＩＯＳ設定画面に入ります。

まず ＢＩＯＳを初期化します。　“↑”“↓”キーでメニューバーを移動し、ＬＯＡＤ ＢＩＯＳ ＳＥＴＵＰを選択します。“Enter”キーを押すと、小さなウィンドウが表示され初期化するかどうかをＹ／Ｎで聞いてくるので“ｙ”キー、次に“Enter”キーを押します。初期化が終了するとウィンドウが消えますが、この状態で初期化されています。

（一般的設定箇所）項目の設定は、PageUP／PageDOWNキーで変更されます。

ＳＴＡＮＤＡＲＤ ＣＭＯＳ ＳＥＴＵＰ 　 　　ここで時計を合わせます。

　　　　　ＩＤＥの欄の、TYPEとMODEはすべてAUTOで問題ありません。

ＢＩＯＳ ＦＥＡＴＵＲＥＳ ＳＥＴＵＰ　

　　　　　ＢＯＯＴ ＳＥＱＵＥＮＣＥでＡ，Ｃ のように設定するとまずＡドライブ（フロッピードライブ）から起動します。

最後に、ＳＡＶＥ ＆ ＥＸＩＴ ＳＥＴＵＰを選んでＥｎｔｅｒキーを押し、ＳＡＶＥ ＴＯ ＣＭＯＳ ＡＮＤ ＥＸＩＴ（Ｙ／Ｎ）？のウインドウで Ｙ を押してＥｎｔｅｒキーを押すと、設定が保存されＢＩＯＳ設定画面から出ます。

設定をキャンセルする場合は、Ｅｓｃキーを押して ＱＵＩＴ ＷＩＴＨＯＵＴ ＳＡＶＩＮＧ（Ｙ／Ｎ）？の画面で Ｙ を押してＥｎｔｅｒキーを押すと設定が保存されずにＢＩＯＳ設定の画面から出ます。 　

• 電源が入っても画面が映らない場合はＣＰＵが浮いている、クロック設定・ 電圧　　　　　　　　　　　　　　　　　　
• 設定の間違い、マザーボードがショートしているなどの危険な場合に起こりやすい　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　ので、すぐに電源を切って点検してください。 ＣＰＵ、マザーボードの損傷の恐れがあります。

特にＣｅｌｅｒｏｎは差し込んだつもりでも途中までしか差さっていないことが多くあります。

ＣＰＵをさし直して確実に最後まで差し込んでください。

　

３．電源を入れると警告音が鳴る

フラットケーブルは赤いラインが１番ピンにくるように接続します。マザーボードには”１”や太線で一番ピンの位置を指定しています。フロッピードライブは大半が本体の内側が一番ピンになっています。これを逆にすると前面のランプが点きっぱなしになるのですぐに分かります。

電源ケーブルは１ピンずらしたりするとケーブルが発熱して融けます。

また電源ケーブルを逆さに差すとフロッピードライブを壊してしまいます。（チップが焦げるなど）ご注意ください。

フロッピーのメディアが壊れている場合”DISK I/O ERROR”や他のエラーによって読めません。

STANDARD CMOS SETUP で３モードサポートはDISABLEDに設定してください。（３モードのＦＤを接続していたとしても同様です）

BIOS FEATURES SETUP のBoot SequenceでＡ，ＣのようにＡドライブから起動するように設定します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　以上のようになっていないとフロッピーディスクを読みません。

�CＣＰＵのクロック設定の間違い。

Ａ ケーブルが正常に刺さっているかを確認してください。 ＨＤＤも本体の内側に一番ピンがきます。またマザーボード側でも”１”や太線で一番ピンをあらわしています。フラットケーブルの赤いラインが一番ピンにくるように接続してあるか確認します。 また、電源ケーブルが奥まで刺さっているか確認します。

Ａ ＦＡＴ１６では１パーティション（領域）では２ＧＢまでしか認識しません。２ＧＢ以上認識させるためには大容量サポートを有効にさせます。ＦＤＩＳＫの初めの画面でＹを選びます。（これでＦＡＴ３２／大容量サポートになります）

Ａ　IDEのHDD場合、マスター･スレイブ等の設定をHDD自体に設定しないと動作しません。この設定はHDDごとに異なりだいたいがHDD自体に印刷されています。それを参照して設定してください。 SCSIのHDD場合、ID番号の設定･ターミネーター(終端抵抗)の設定が必要 になります。ID番号は他のSCSI機器と重ならないように、また終端抵抗はSCSIケーブルの一番端についているSCSI機器に設定してください。

Ａ　Win95(他のOS、NT･UNIX等でもそうですが)上でHDDを認識させるには領域を設定してやらなければいけません。Win95の場合の具体的な方法は DOSプロンプトでFDISKを使用して領域を確保し、その後フォーマットをします。

　　　　　　　

　　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

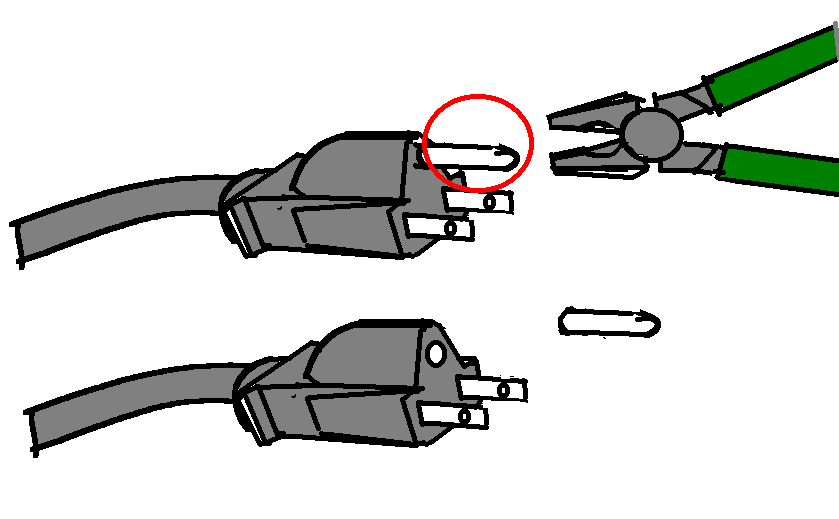

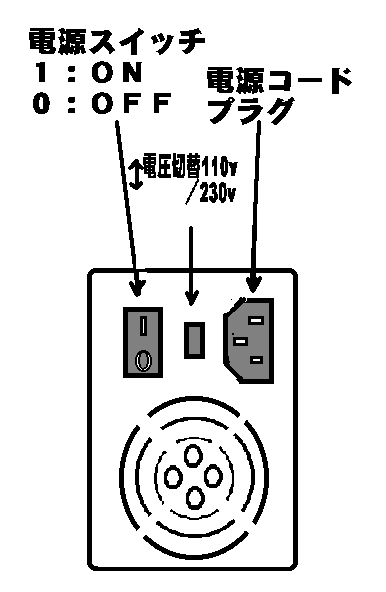

付属の電源コードの丸径のプラグは不要なのでペンチなどで折り取ってください。（力が必要です。ケガをしない様に気をつけてください。）

　

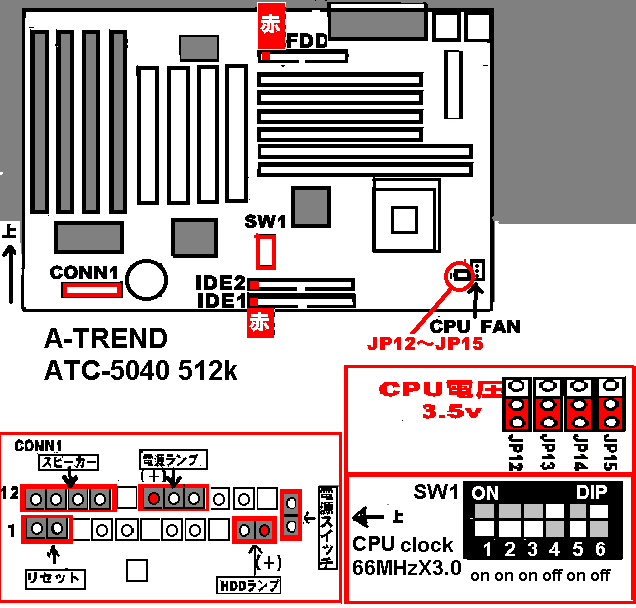

Ｓｏｃｋｅｔ７　Ｗｉｎｃｈｉｐ２００モデルＭ／Ｂジャンパー設定

　

　

　

　

　

　

　

　

　

　

　

　

　

　

※本キット専用のリファレンスです。必ずＭ／Ｂ付属のマニュアルも参照してください

　

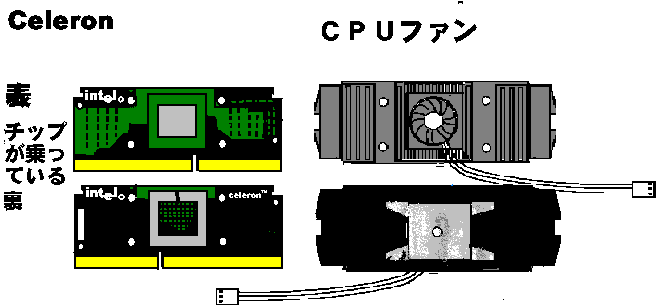

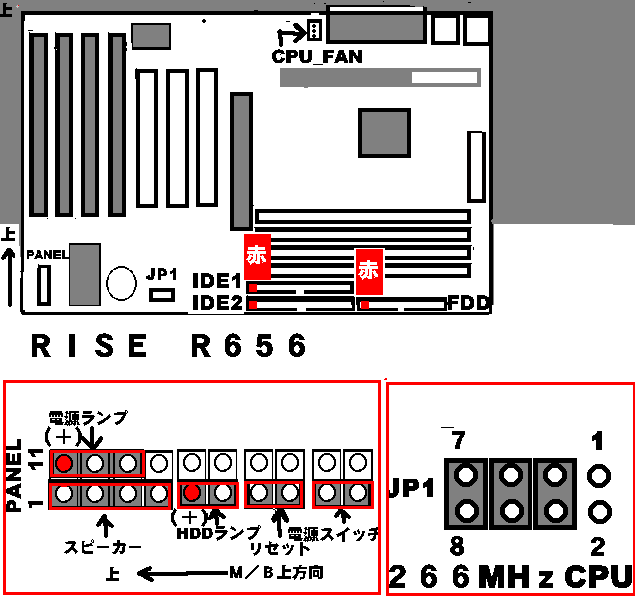

ＳＬＯＴ１モデル（Celeron）の諸注意

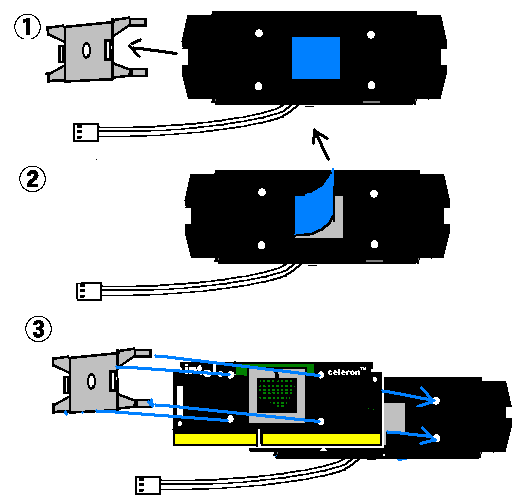

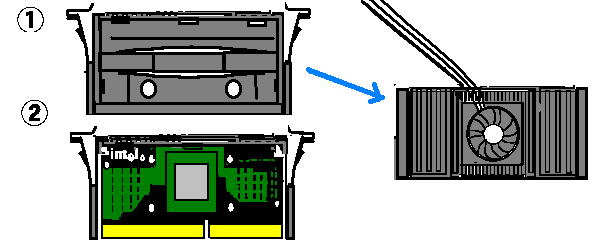

バルクのCeleronにCPUファンを取り付けます。（AAVID™の場合）（箱表面のマニュアルも参照してください。その他のCPUﾌｧﾝ（ﾋｰﾄｼﾝｸ）はそれぞれのマニュアルを参照してください。

ファンの裏側の金具を取り外します。

裏のシールをはがします。（シリコングリスが塗ってあります）万一はがれてしまったらシリコングリス（別売）を塗りなおします。

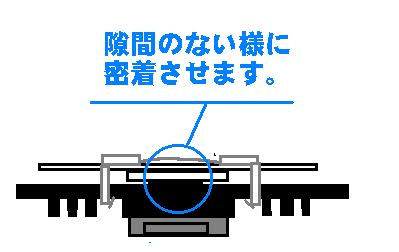

　Celeronのチップがファン裏面のシリコングリスに密着するようにあて、穴を合わせます。裏から�@ではずした金具を取り付けなおします。

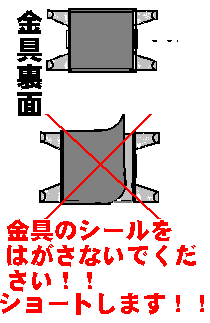

注意！！）ファンの留め金の裏（Celeron基盤に密着するほう）のシールを絶対にはがさないでください。基盤裏側のチップの端子に留め金が接触するとショートしＣＰＵその他が壊れることがあります！

　

　

　

　

　

　

　

　

　ＥｌａｎＶｉｔａｌ　ＣＰＵファンの取り付け方（補足）：基本的には箱表面に記載されているマニュアルのやり方にしたがってください。このファンの取り付けにはコツがありますので参考にしてください。

　�A．Ｃｅｌｅｒｏｎをカバーに取り付けます。チップにシリコングリスを塗っておきます（本編１−�@CPUの取り付け参照）。

　

　

　

　

　

　

　

　

　

　

　

　

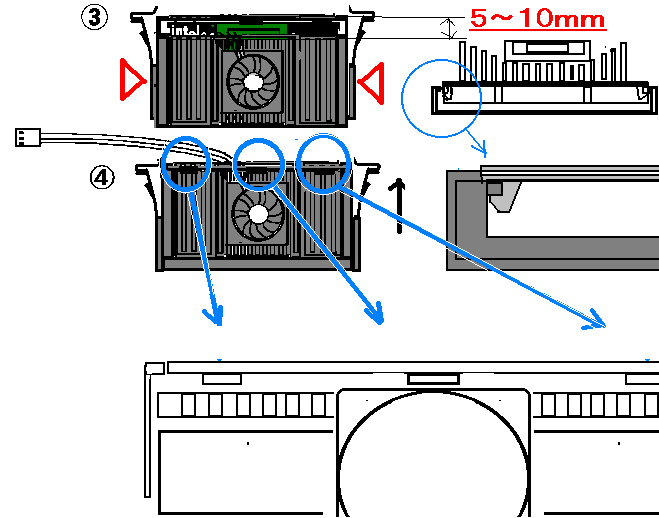

�B．ヒートシンクをカバーの上の縁から５〜１０ｍｍのところにあわせ、両端（図の三角のところ）を上からぱちんと押し込みます。（爪がはまり固定されます）

�C．ヒートシンクをカバーの上辺にスライドさせます。ヒートシンクがカバー上辺の３つの爪の下にくるようにします。最後にネジでヒートシンクとカバーを固定します。

（箱のマニュアル参照）

　　

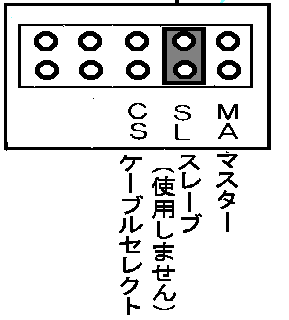

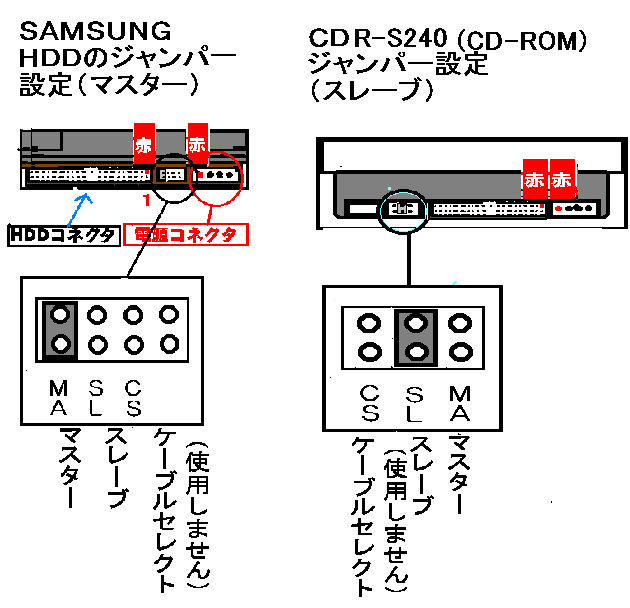

　ＩＤＥﾄﾞﾗｲﾌﾞジャンパー設定

　

　

　

　

　

　

　

　

　

　

：ＩＤＥケーブル一本にＨＤＤとＣＤ−ＲＯＭを接続する場合。（本キットの仕様です：ＨＤＤとＣＤ−ＲＯＭは別のケーブルにつないだ方がより安定します。その場合は両方マスターに設定します。拡張ＩＤＥケーブルは別売りです。）　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

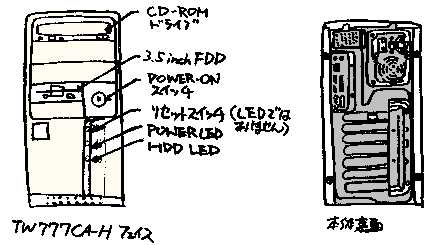

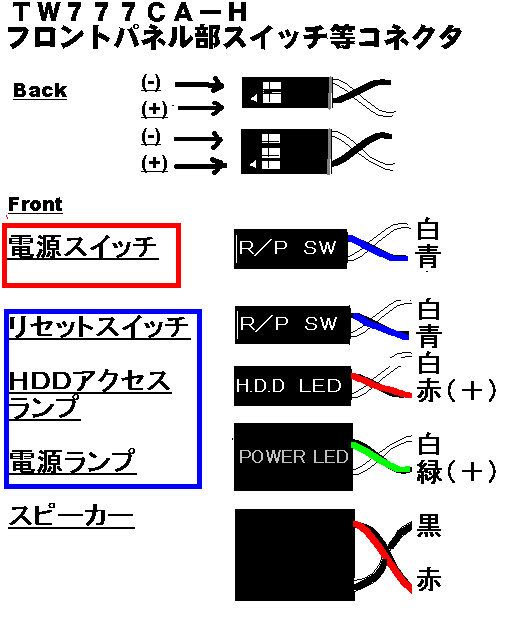

　ＴＷ７７７ＣＡ−Ｈ　フロントパネル部スイッチ等コネクタ一覧

　ＴＷ７７７ＣＡ−Ｈは、電源スイッチとリセットスイッチのコネクタが同じ表記（Ｒ／Ｐ　ＳＷ）、同じ色のコードになっていて区別ができません。（上図を参照）電源スイッチから出ている青白のコードは電源スイッチです。

リセットスイッチ、ＨＤＤアクセスランプ、電源ランプはまとまってフロントパネル裏面の下の穴から出ています。間違いやすいのでご注意ください。

Ａｌｌｉａｎｃｅ　ＡＴ２５　３Ｄビデオカードのドライバは、オートインストールでは入りません。付属のフロッピーディスク(VP-128 Windows 9X & NT Driver Disk)をＦＤＤに挿入し、別紙ＶＧＡカードドライバインストール方法（Windows98）の、“画面のプロパティからインストールする方法”を参照してインストールしてください。参照は次の表の通りです。
